Reservdelslista Viva Brage

Här finner du ritningar med teknisk information för spabadet Viva Brage. Se ritningar för placering av munstycken och belysning samt slangsystem med tillhörande tabeller. I tabellerna finner du artikelnummer och länk till reservdelen du söker på hemsidan. Tabelllerna är uppdaterade 2022 och vi reserverar oss för eventuella ändringar gällande reservdelarna. Har du ett äldre bad och är osäker på vilken reservdel du behöver till din modell eller har andra frågor går det bra att kontakta service@swebad.se.

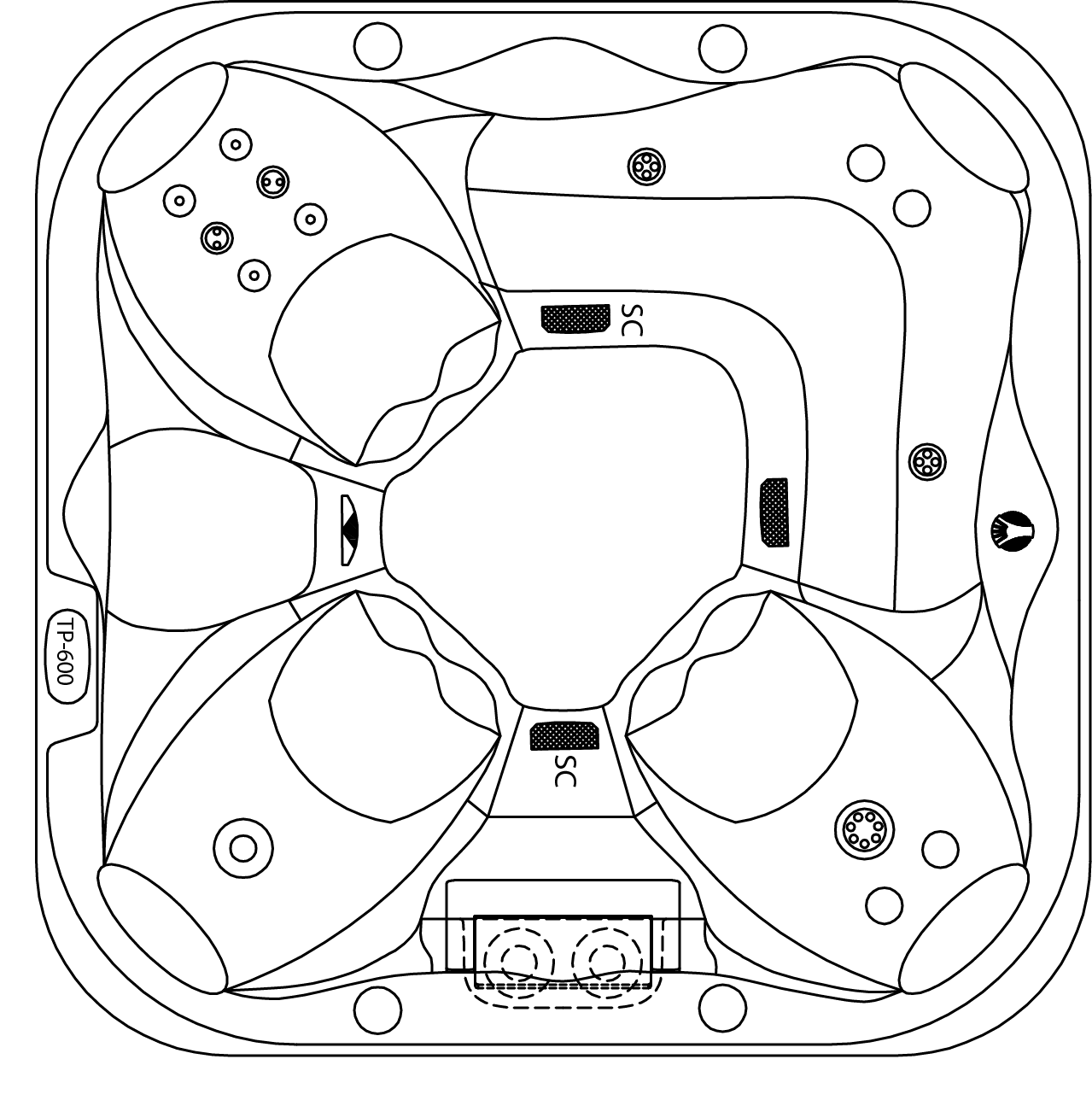

Munstycken och belysning

Symbol Art. nr. Beskrivning Antal
126693 Jetmunstycke Roterande 127 mm / 5" Krom/Svart 1
127029 Jetmunstycke Direktverkande Diameter 89 mm / 3,5" Krom/Svart 4
127031 Jetmunstycke Direktverkande Diameter 127 mm/ 5" Krom/Svart 1
127030 Jetmunstycke Roterande 89 mm / 3,5" Krom/Svart 2
127027 Jetmunstycke Direktverkande Diameter 50 mm / 2" Krom/Svart 4
126689 Jetmunstycke Roterande 50mm / 2" Krom/Svart 2
126681 Bottenlampa passar Styrenheter GS100 och PB601 1
125968 In-/Utlopp In-/Utlopp 50 mm – Ljusgrå 3
900601 Termolock för Spabad 1880 x 1880 mm 3
D162110 Termolock för Spabad 1880 x 1880 mm

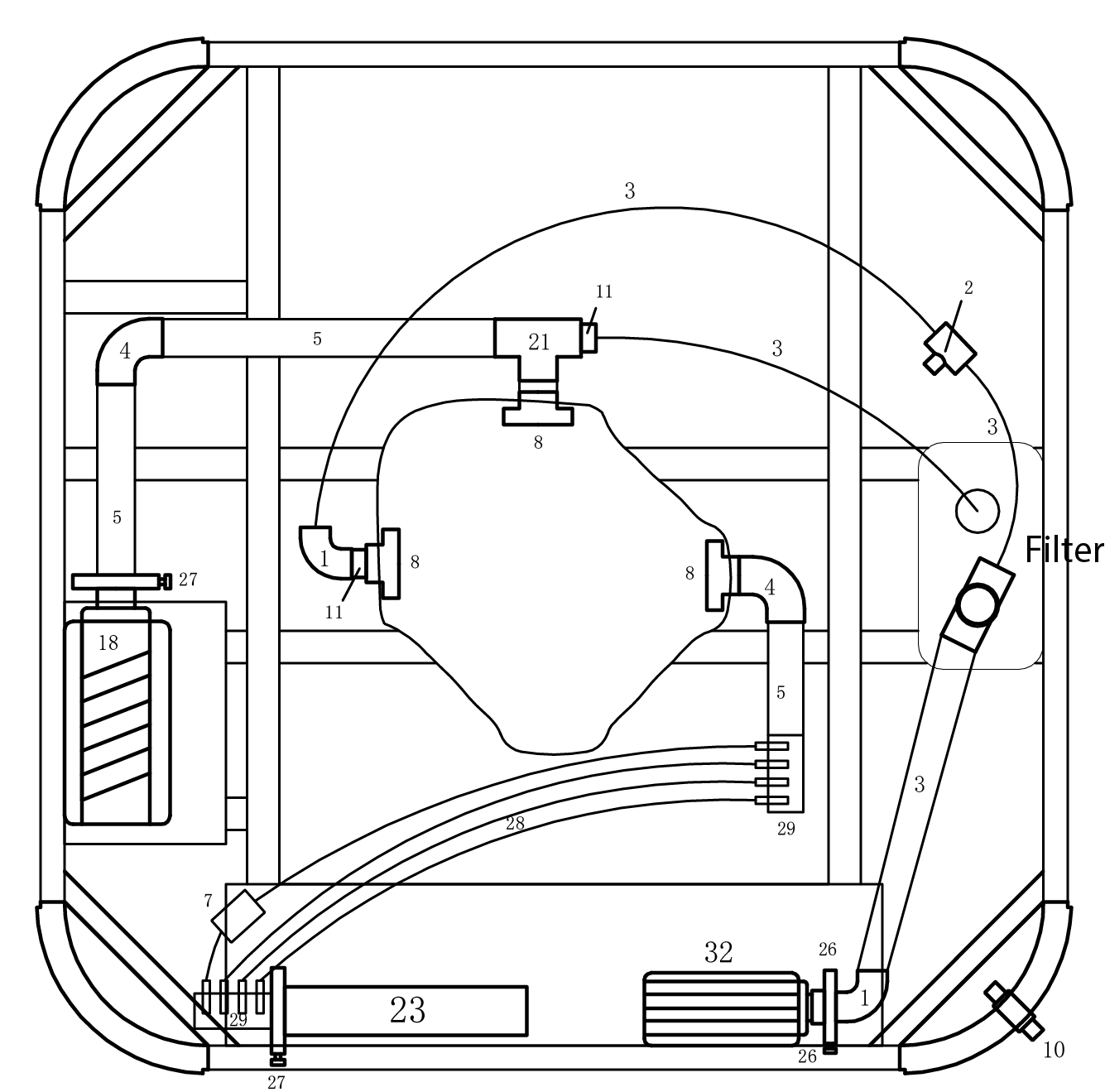

Slangsystem

Symbol Art. nr. Beskrivning
1 124186 Böj 90 grader PVC – 40 mm
2 125394 Backventil 40 mm
3 124766 Slang Flexi Metervis – 40 mm
4 124198 Böj 90 grader PVC – 50 mm
5 124767 Slang Flexi Metervis – 50 mm
7 124789 T-Koppling Ozonfördelare
8 125968 In-/Utlopp In-/Utlopp 50 mm – Ljusgrå
10 125396 Tömningsventil för Spabad
11 124302 Förminskare Utvändig till Invändig PVC – 50 – 40 mm
18 126343 Jetpump till Spabad LX LP200
21 124291 T-Koppling PVC – 50 mm
23 0610-221069-382 Styrenhet Gecko – YE3
26 124324 Avstängningsventil 40 mm PVC
27 124323 Avstängningsventil In- och Utvändig 50 mm PVC
28 124321 Slang Flexi Metervis – 22 mm
29 126312 4-Portfördelare PVC – 50 mm
30 124204 Böj 45 grader PVC – 50 mm
32 SC05 Cirkulationspump DXD SmartFlow SC05
