Reservdelslista Viva Freja

Här finner du ritningar med teknisk information för spabadet Viva Freja. Se ritningar för placering av munstycken och belysning samt slangsystem med tillhörande tabeller. I tabellerna finner du artikelnummer och länk till reservdelen du söker på hemsidan. Tabelllerna är uppdaterade 2022 och vi reserverar oss för eventuella ändringar gällande reservdelarna. Har du ett äldre bad och är osäker på vilken reservdel du behöver till din modell eller har andra frågor går det bra att kontakta service@swebad.se.

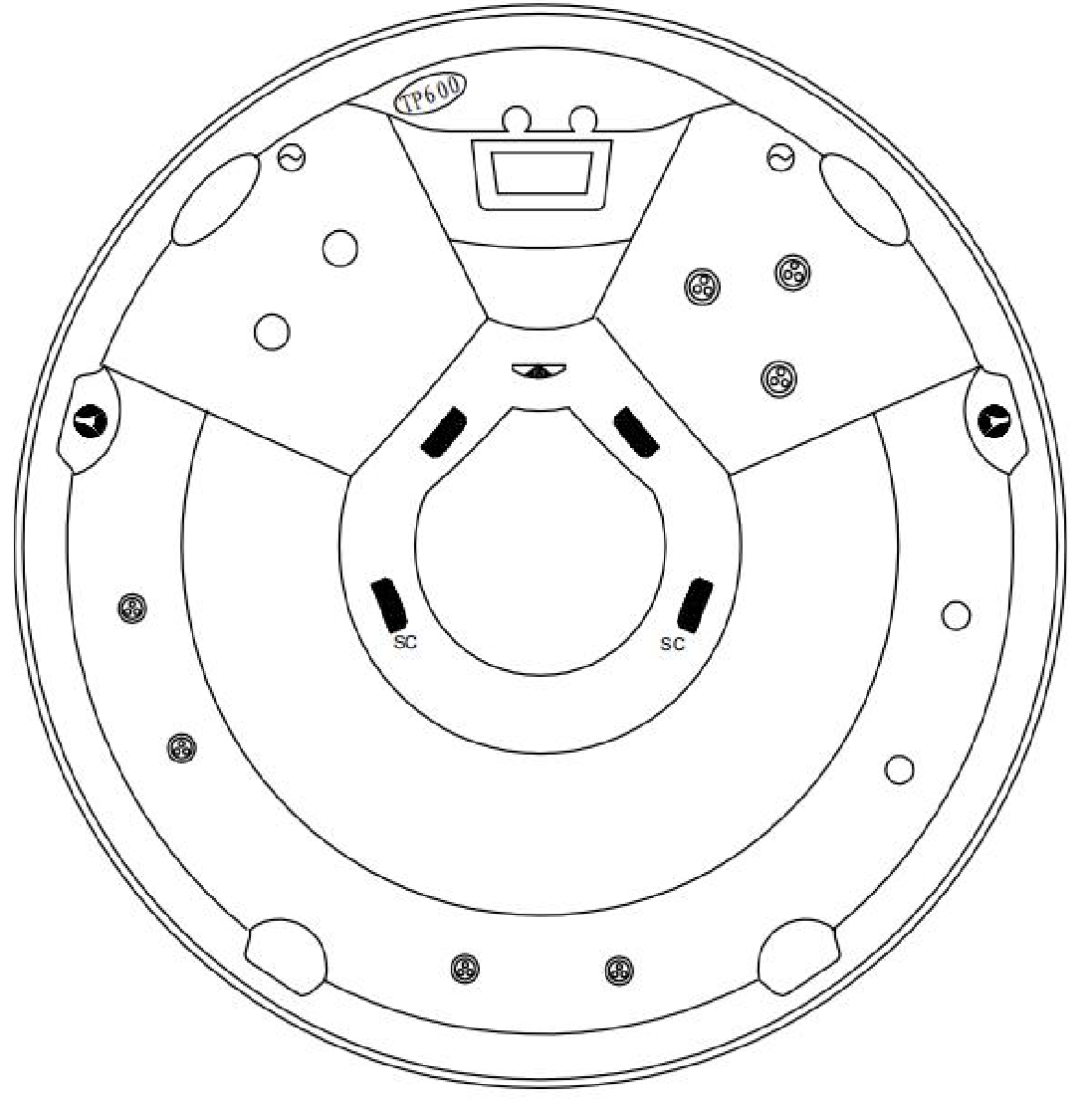

Munstycken och belysning

Art. nr.	Beskrivning	Antal
127029	Jetmunstycke Direktverkande Diameter 89 mm / 3,5" Krom/Svart	6
126524	Tömning/Dränering för Spabad Svart PVC	4
127030	Jetmunstycke Roterande 89 mm / 3,5" Krom/Svart	7
124874	Tätskickt för Bottenlampa Glasparti	1
125968	In-/Utlopp In-/Utlopp 50 mm – Ljusgrå	4
830060	Termolock för Spabad runt Ø2000 mm

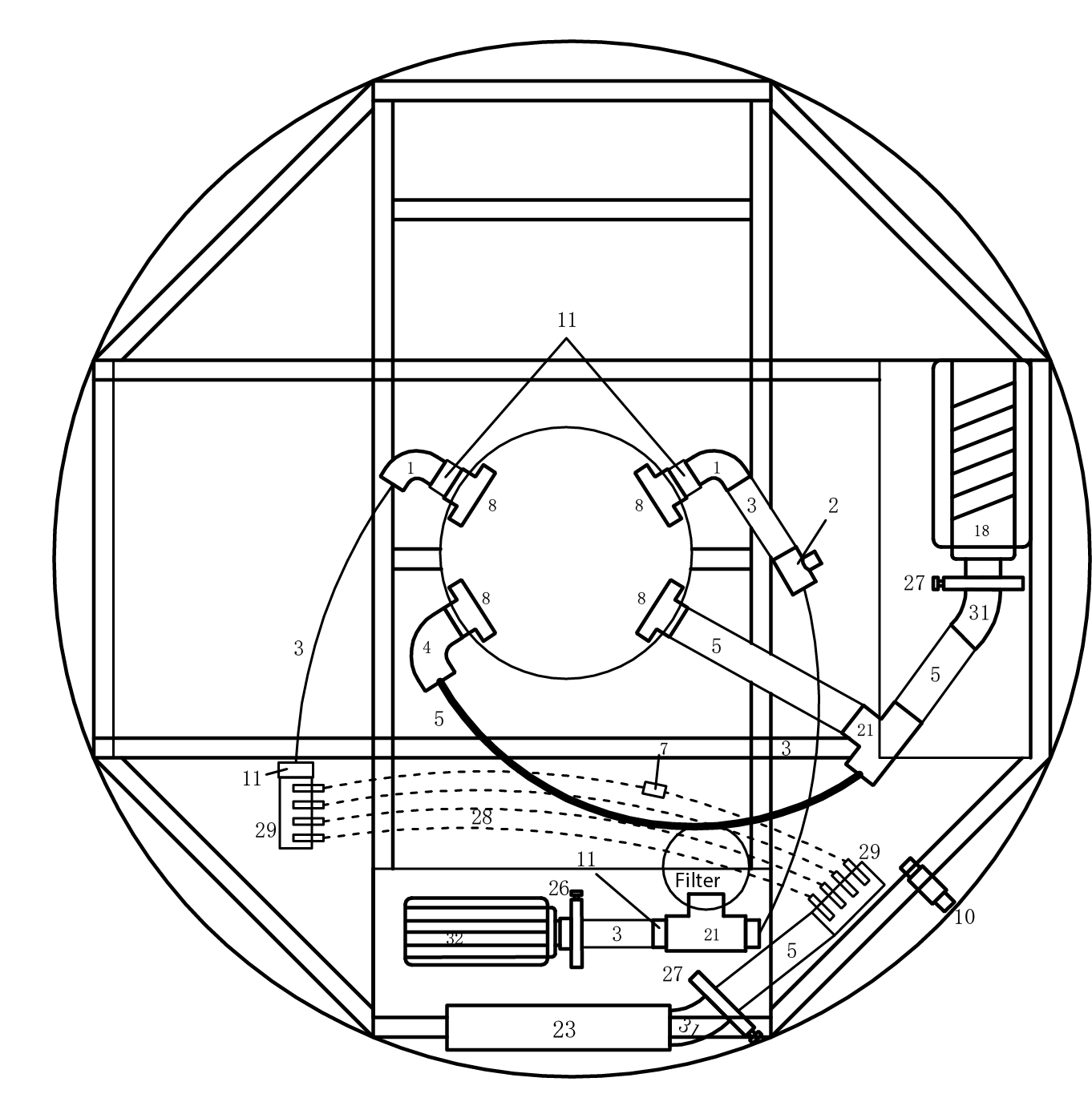

Slangsystem

Symbol	Art. nr.	Beskrivning
1	124186	Böj 90 grader PVC – 40 mm
2	125394	Backventil 40 mm
3	124766	Slang Flexi Metervis – 40 mm
4	124198	Böj 90 grader PVC – 50 mm
5	124767	Slang Flexi Metervis – 50 mm
7	124789	T-Koppling Ozonfördelare
8	125968	In-/Utlopp In-/Utlopp 50 mm – Ljusgrå
10	125396	Tömningsventil för Spabad
11	124302	Förminskare Utvändig till Invändig PVC – 50 – 40 mm
32	SC05	Cirkulationspump DXD SmartFlow SC05
18	126343	Jetpump till Spabad LX LP200
31	124204	Böj 45 grader PVC – 50 mm
21	124291	T-Koppling PVC – 50 mm
23	0610-221069-382	Styrenhet Gecko – YE3
26	124324	Avstängningsventil 40 mm PVC
27	124323	Avstängningsventil In- och Utvändig 50 mm PVC
28	124321	Slang Flexi Metervis – 22 mm
29	126312	4-Portfördelare PVC – 50 mm
